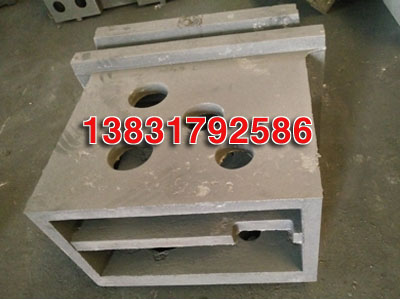

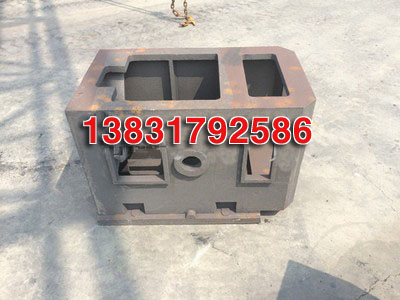

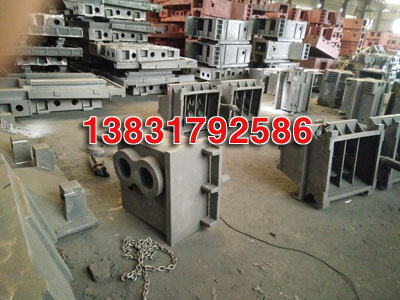

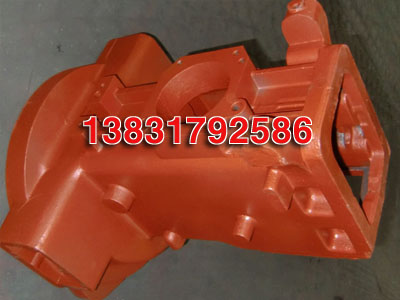

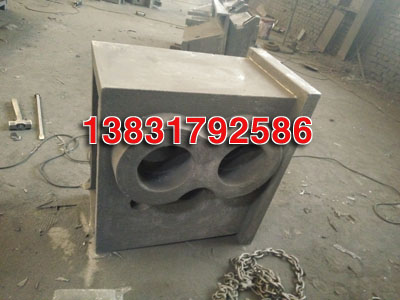

箱體鑄件是機器或部件的基礎零件，它將機器或部件中的軸、套、齒輪等有關零件組裝成一個整體，使它們之間保持正確的相互位置，并按照一定的傳動關系協調地傳遞運動或動力。因此，箱體鑄件的加工質量將直接影響機器或部件的精度、性能和壽命。常見的箱體鑄件有：機床主軸箱、機床進給箱、變速箱體、減速箱體、發動機缸體和機座等。根據箱體鑄件的結構形式不同，可分為整體式箱體鑄件，和分離式箱體鑄件，如兩大類。前者是整體鑄造、整體加工，加工較困難，但裝配精度高；后者可分別制造，便于加工和裝配，但增加了裝配工作量。箱體鑄件的結構形式雖然多種多樣，但仍有共同的主要特點：形狀復雜、壁薄且不均勻，內部呈腔形，加工部位多，加工難度大，既有精度要求較高的孔系和平面，也有許多精度要求較低的緊固孔。因此，一般中型機床制造廠用于箱體鑄件的機械加工勞動量約占整個產品加工量的15%~20%。
箱體鑄件的主要技術要求，箱體鑄件中以機床主軸箱的精度要求最高。以某車床主軸箱，箱體鑄件的技術要求主要可歸納如下：
1.主要平面的形狀精度和表面粗糙度，箱體鑄件的主要平面是裝配基準，并且往往是加工時的定位基準，所以，應有較高的平面度和較小的表面粗糙度值，否則，直接影響箱體鑄件加工時的定位精度，影響箱體與機座總裝時的接觸剛度和相互位置精度。一般箱體鑄件主要平面的平面度在0.1～0.03mm，表面粗糙度Ra2.5~0.63μm，各主要平面對裝配基準面垂直度為0.1/300。
2.孔的尺寸精度、幾何形狀精度和表面粗糙度，箱體鑄件上的軸承支承孔本身的尺寸精度、形狀精度和表面粗糙度都要求較高，否則，將影響軸承與箱體孔的配合精度，使軸的回轉精度下降，也易使傳動件（如齒輪）產生振動和噪聲。一般機床主軸箱的主軸支承孔的尺寸精度為IT6，圓度、圓柱度公差不超過孔徑公差的一半，表面粗糙度值為Ra0.63～0.32μm。其余支承孔尺寸精度為IT7～IT6，表面粗糙度值為Ra2.5～0.63μm。
3.主要孔和平面相互位置精度，同一軸線的孔應有一定的同軸度要求，各支承孔之間也應有一定的孔距尺寸精度及平行度要求，否則，不僅裝配有困難，而且使軸的運轉情況惡化，溫度升高，軸承磨損加劇，齒輪嚙合精度下降，引起振動和噪聲，影響齒輪壽命。支承孔之間的孔距公差為0.12～0.05mm，平行度公差應小于孔距公差，一般在全長取0.1~0.04mm。同一軸線上孔的同軸度公差一般為0.04～0.01mm。支承孔與主要平面的平行度公差為0.1~0.05mm。主要平面間及主要平面對支承孔之間垂直度公差為0.1～0.04mm。
